Соболь — бешеная маршрутка

УАЗ/ГАЗ · 6 фото · TD27

Фото · Соболь

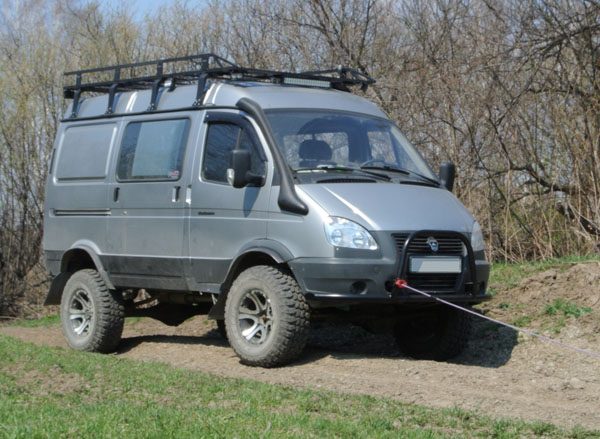

Общий вид. Багажник, шноркель, силовой бампер, лифт.
01 Багажник
02 Шноркель
03 Бампер
04 Колесо
05 Люстра
06 Задняя часть
Общий вид. Багажник, шноркель, силовой бампер, лифт.
  1. 01 Багажник
  2. 02 Шноркель
  3. 03 Бампер
  4. 04 Колесо
  5. 05 Люстра
  6. 06 Задняя часть

Замена двигателя на TD27, лифт, лебедка сзади (трос выведен под днищем в трубе вперед), багажник, люстра, шноркель, защита бампера, ресивер Berkut 4GL, подогреватель топливозаборника Номакон, веерный тент-маркиза 2.5 × 2.5, пневмодудка, бак 140 л нержавейка, удлинение задней части рамы с выносом заднего моста назад на 50 мм.

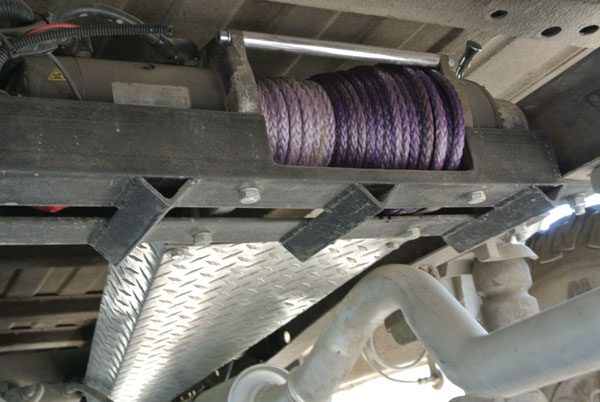

Фото 02 · Соболь Лебедка в базе, клюз на защите бампера.
Лебедка в базе, клюз на защите бампера.

Установка лебедки в базу автомобиля в задней части с выводом троса в полипропиленовой трубе в клюз, установленный на защиту бампера.

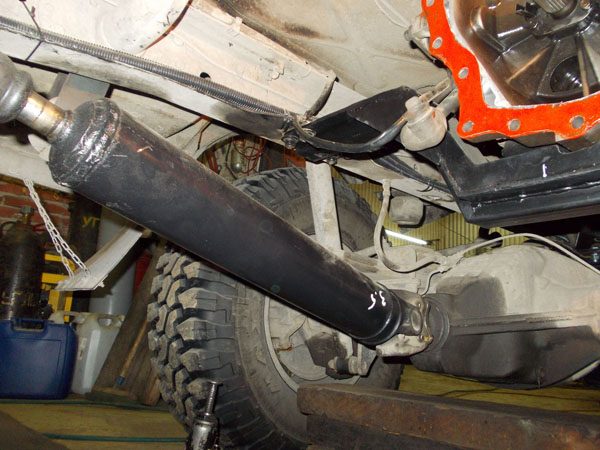

Фото 03 · Соболь Задний мост, амортизатор, бак.
Задний мост, амортизатор, бак.

Гибридный передний кардан (шлицевая Terrano, кардан с Соболя). Разнос коробка-раздатка. Поперечина крепления КПП. Плюс крышка коробки с валом привода раздатки.

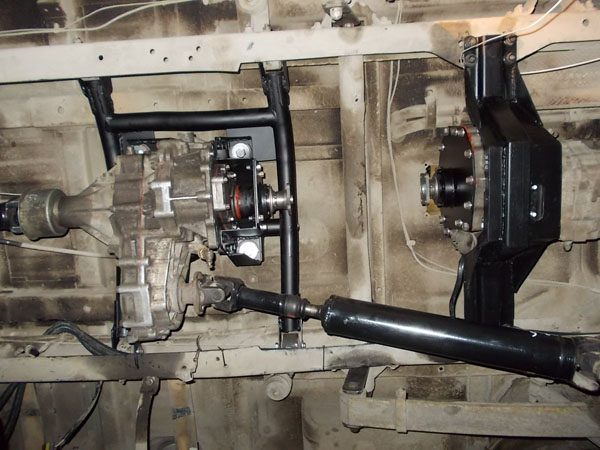

Фото 04 · Соболь Вид снизу: рама, КПП, раздатка, кардан.
Вид снизу: рама, КПП, раздатка, кардан.

Общий вид трансмиссии после разноса — КПП на поперечине, раздатка на подрамнике, передний кардан (отсутствует промвал). Раздатка на подрамнике с картером дополнительного вала привода раздатки и промвалом (укороченный штатный вал).

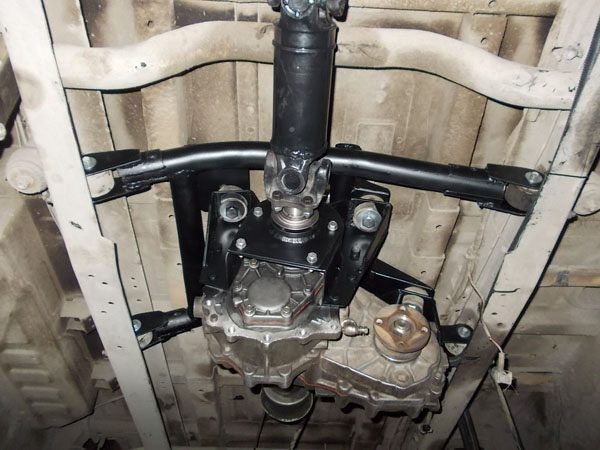

Фото 05 · Соболь Раздатка на подрамнике, КПП на поперечине.
Раздатка на подрамнике, КПП на поперечине.

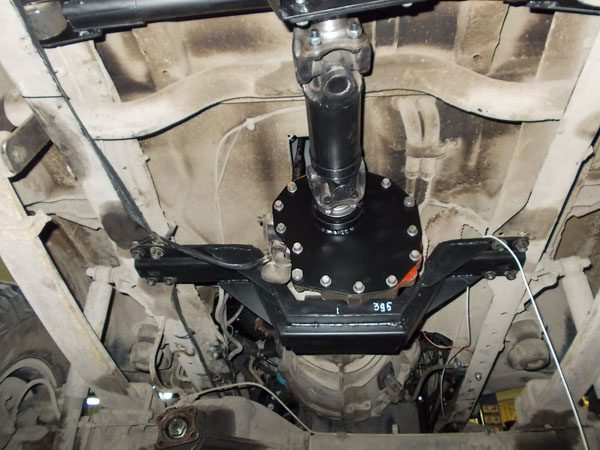

Фото 06 · Соболь Редуктор заднего моста, защита, ресивер.
Редуктор заднего моста, защита, ресивер.

ТТХ

№ 123
Двигатель TD27 (замена)
Лифт есть, величина — «—»
Бак 140 л, нержавейка
Ресивер Berkut 4GL, объём — «—»
Вынос моста +50 мм
Разнос КПП/РК выполнен
Маркиза 2,5 × 2,5 м
Стоимость «—»
Трудозатраты «—» человеко-дней

Сноска 1 — стоимость и трудозатраты вписываются владельцем.
